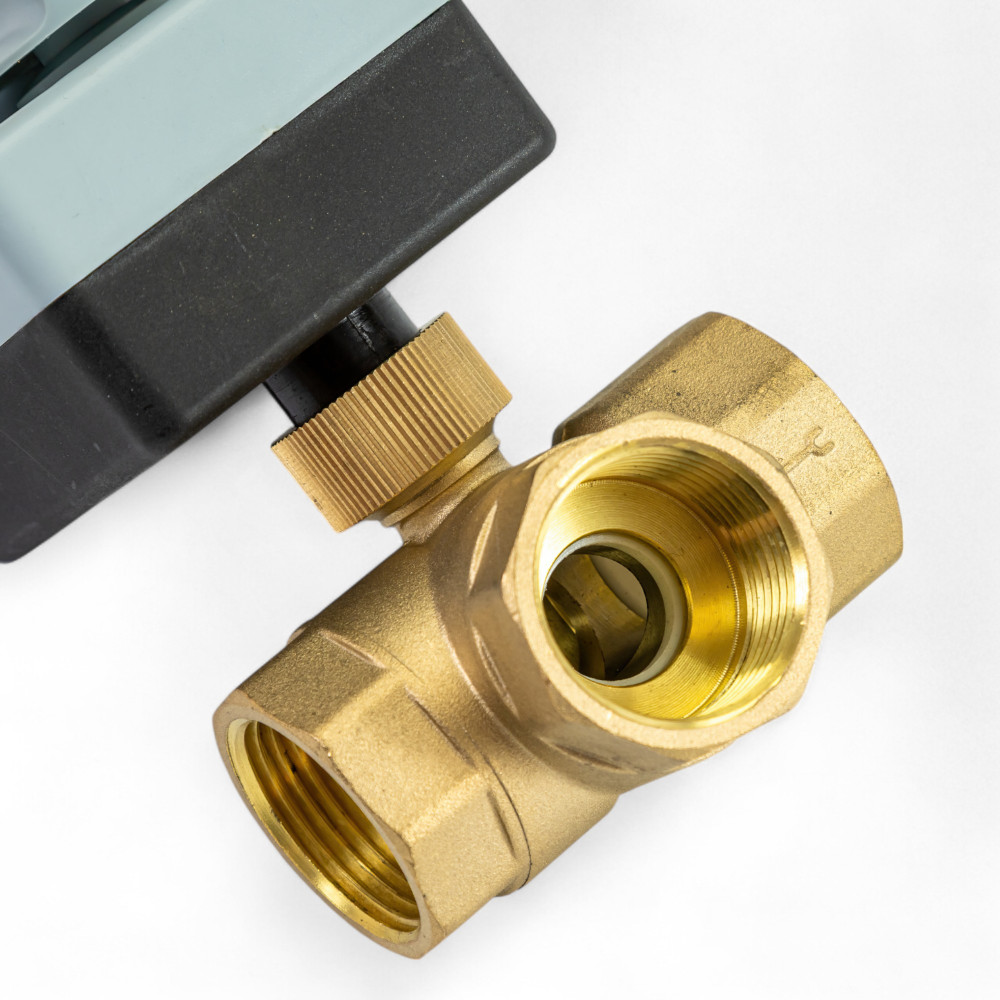

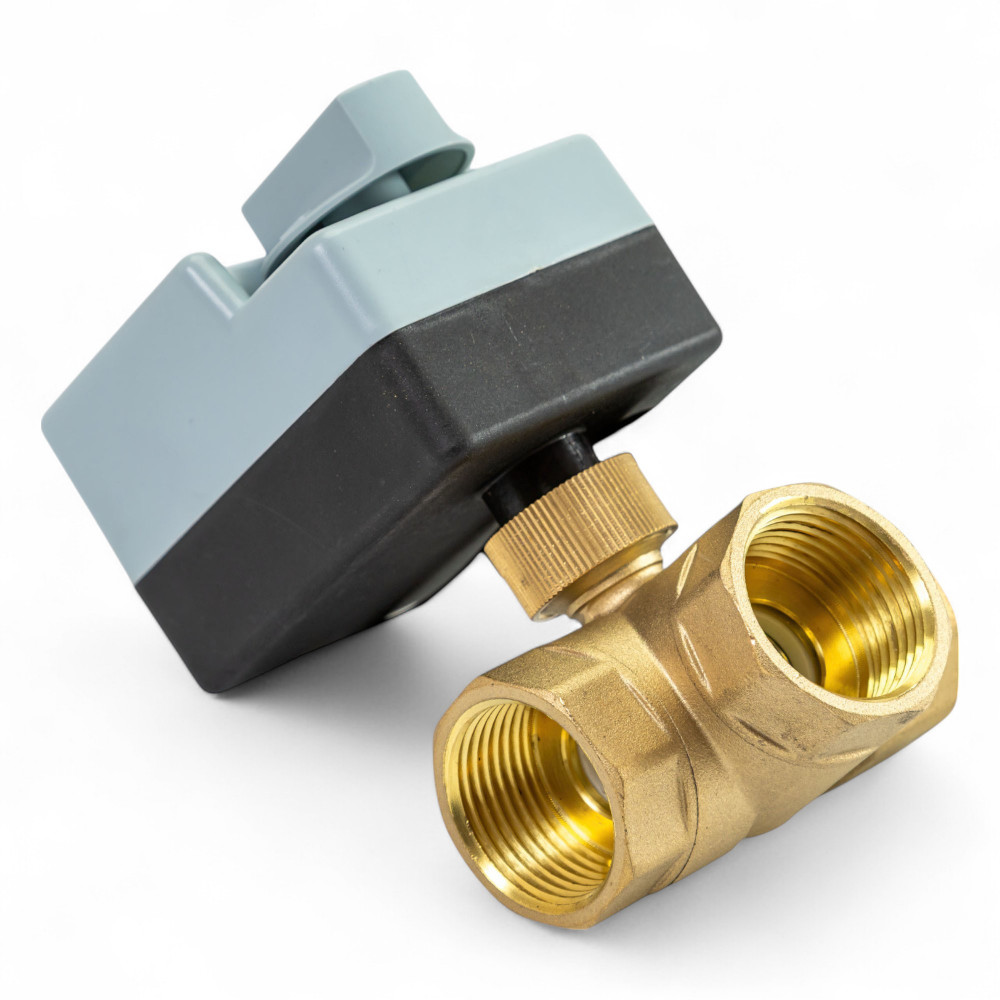

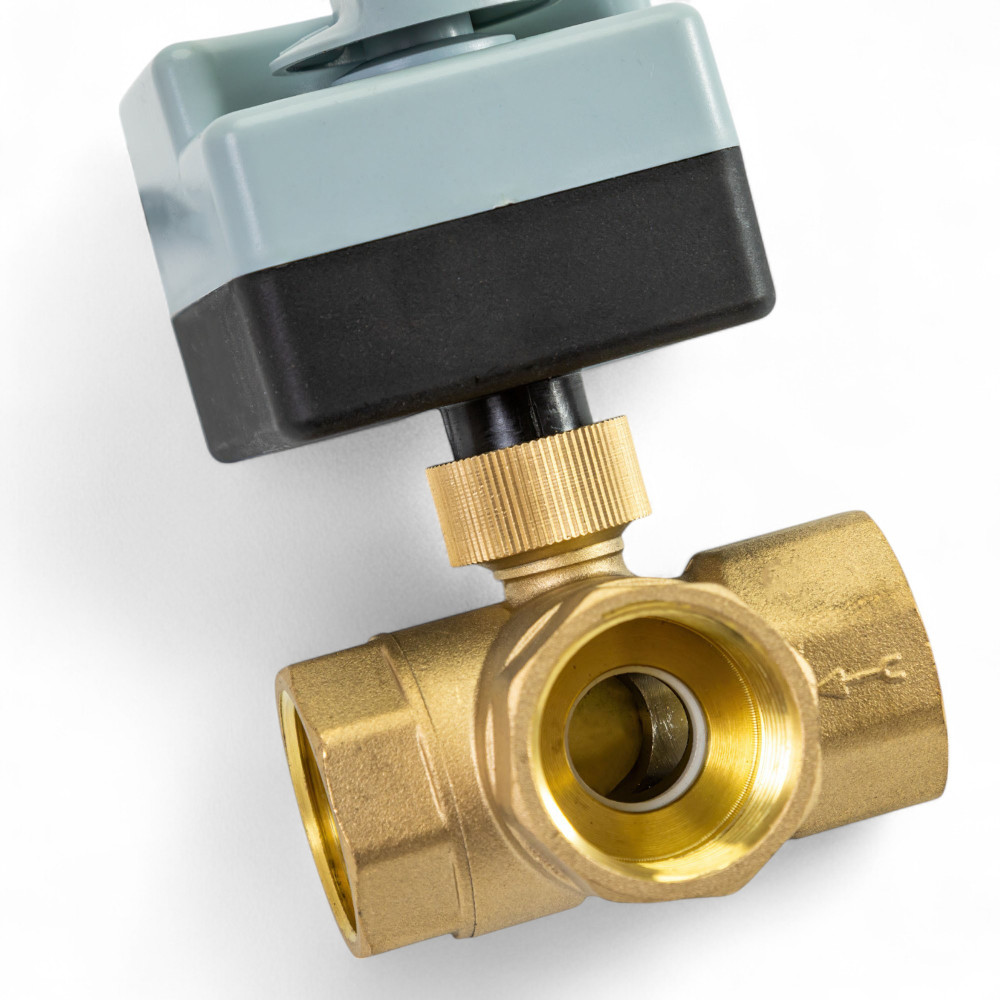

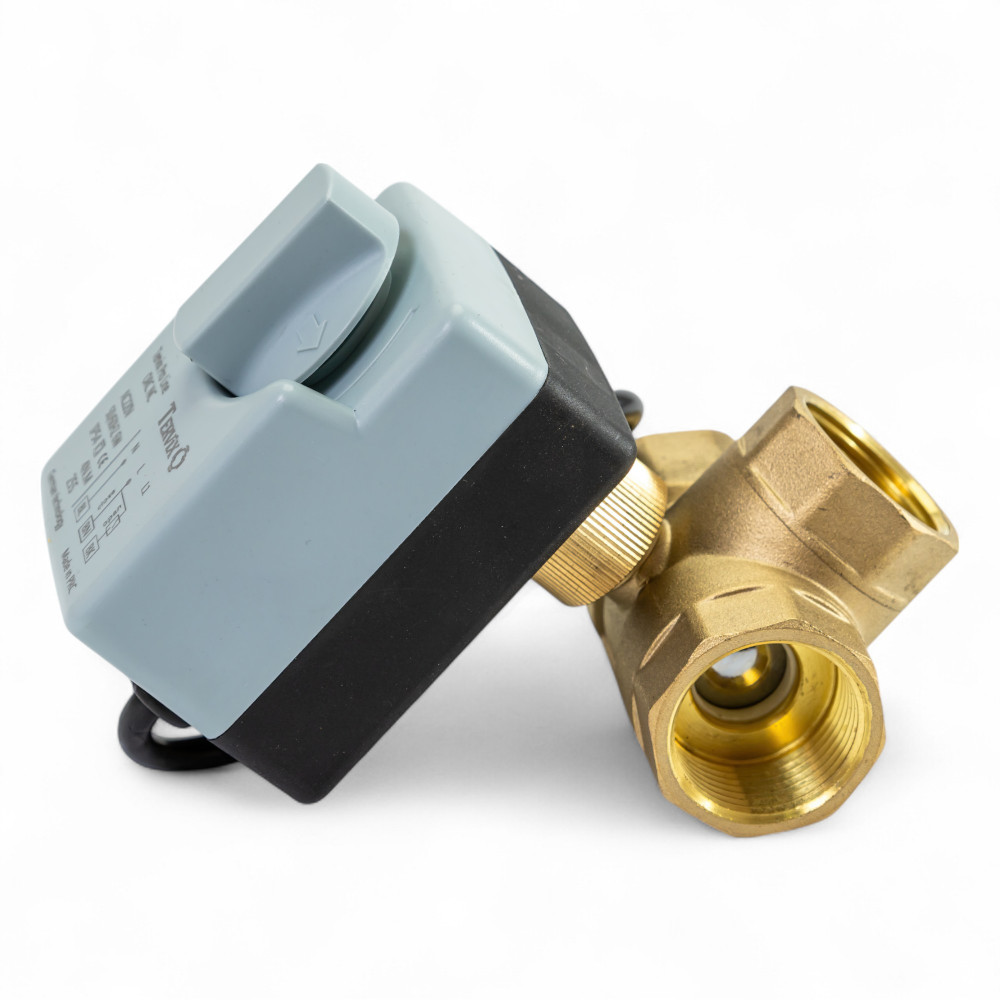

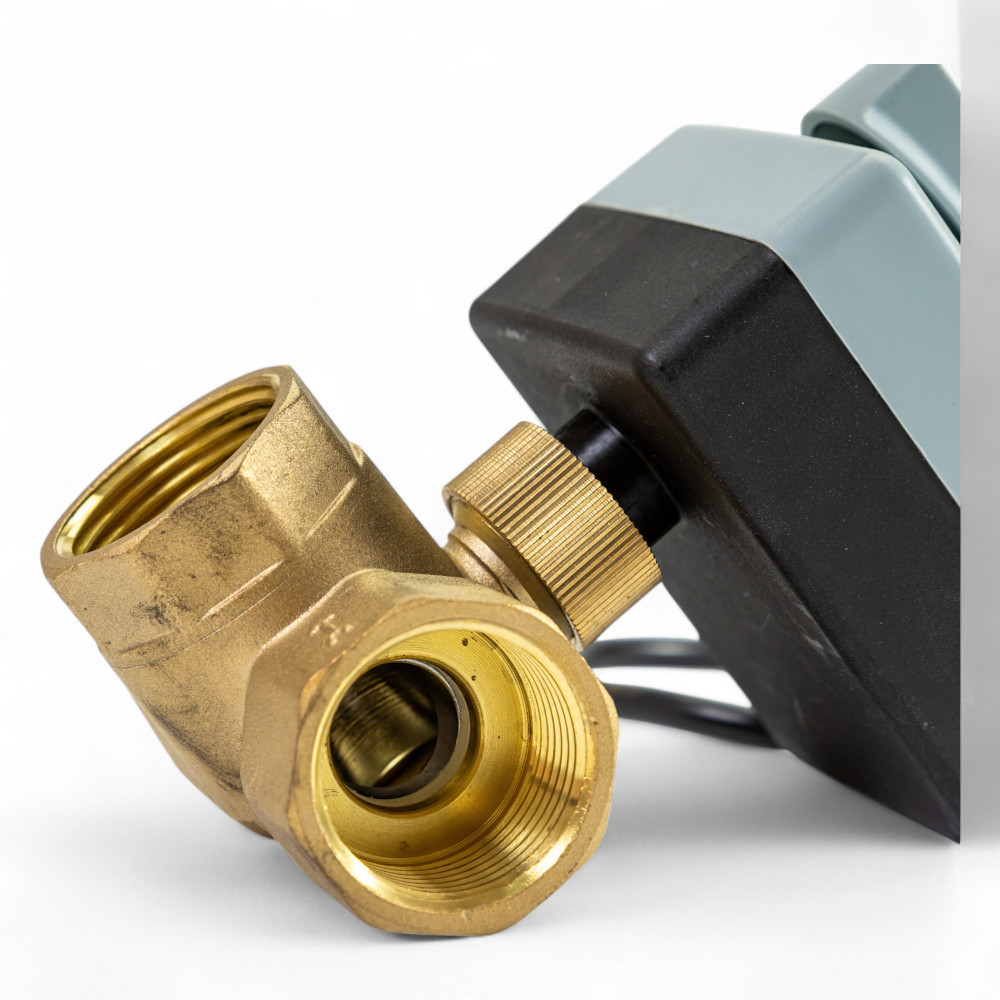

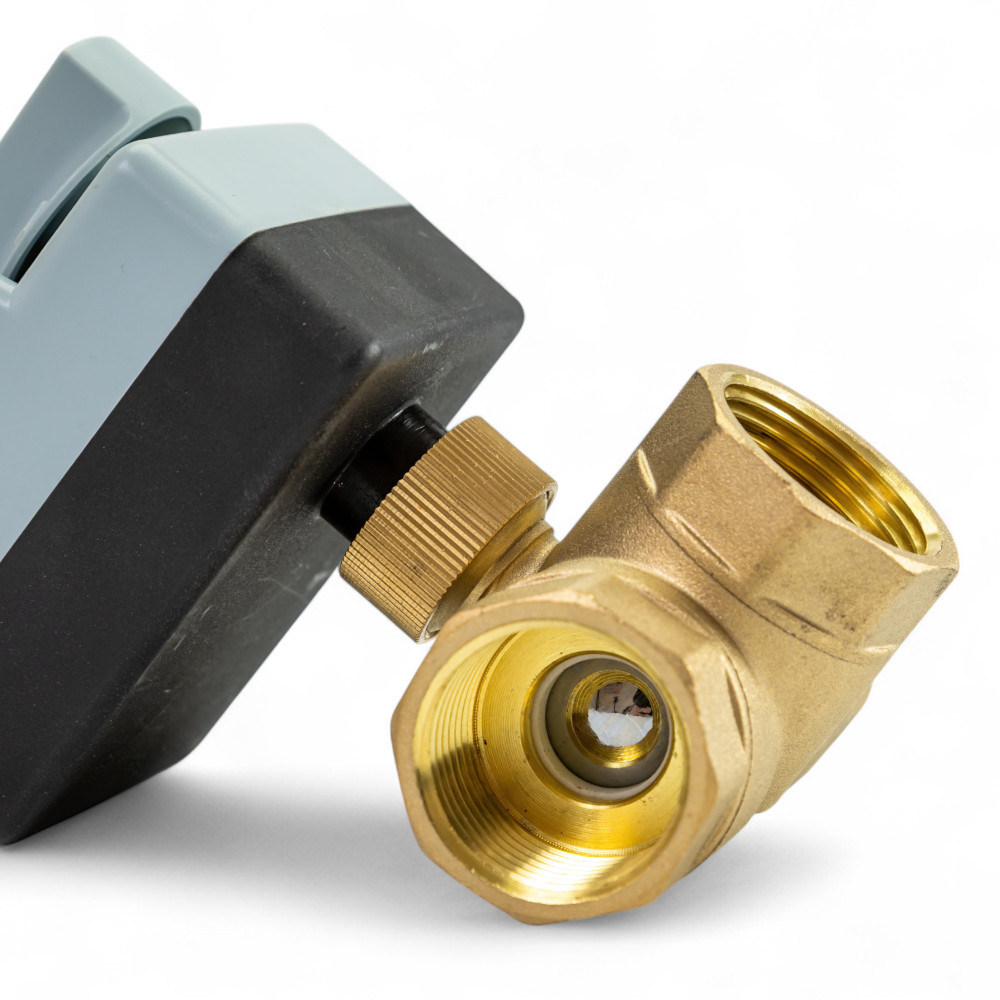

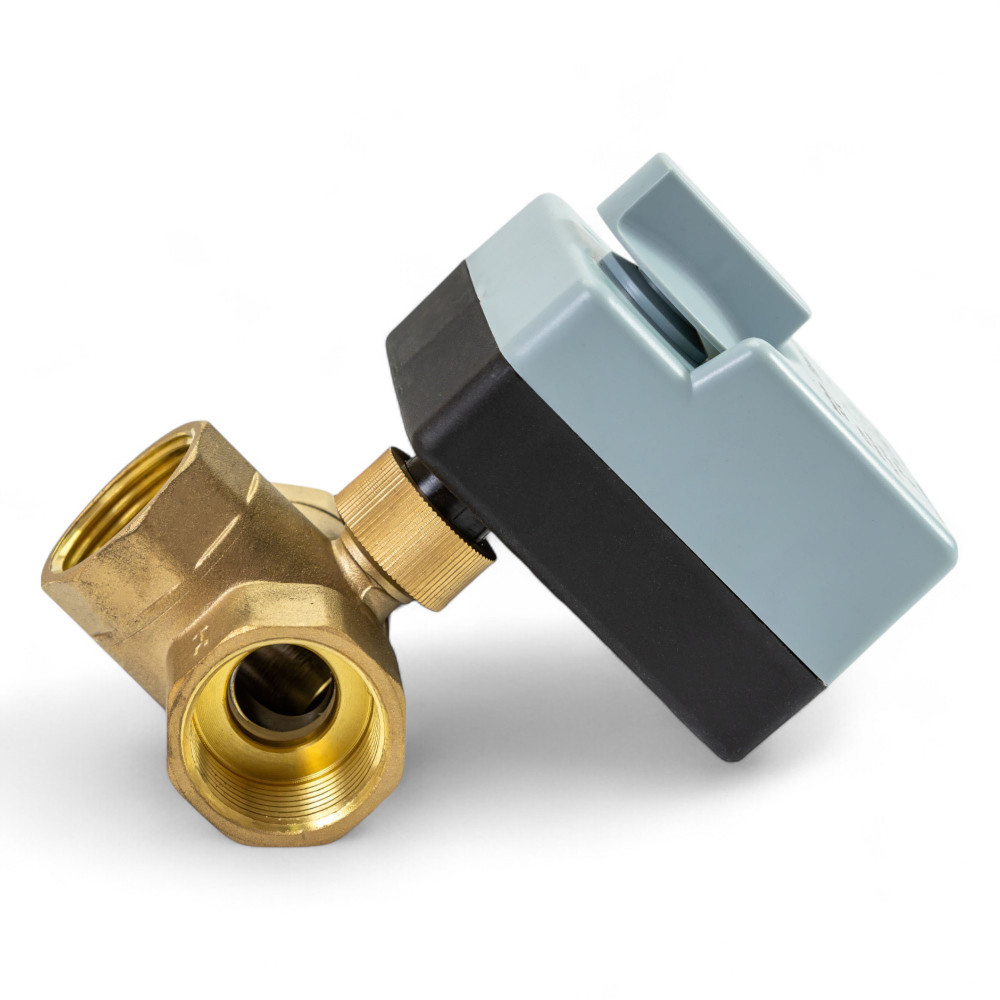

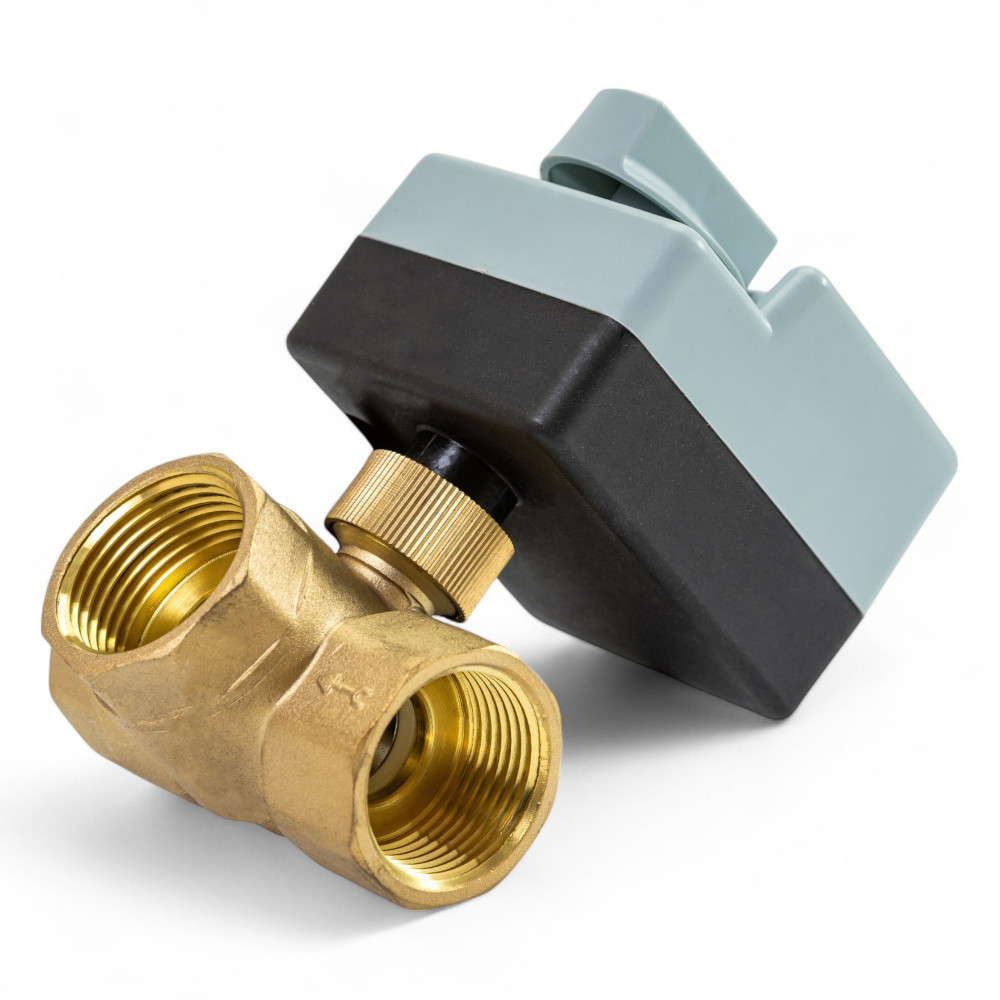

202132 3-ходовий кульовий клапан н/в 1" DN25 з електроприводом Tervix Pro Line ORC 3-way 202132

3-ходовий кульовий клапан н/в 1" DN25 з електроприводом Tervix Pro Line ORC 3-way — призначений для встановлення в cистеми опалення, вентиляції та кондиціонування (HVAC), фанкойли, соларні системи, системи автоматичного управління водопостачанням, системи нагріву води та інше, в якості переключаючих елементів. Кульові клапани з приводом управляються сигналом SPST і можуть працювати від будь-якого термостата або перемикача.

Принцип дії

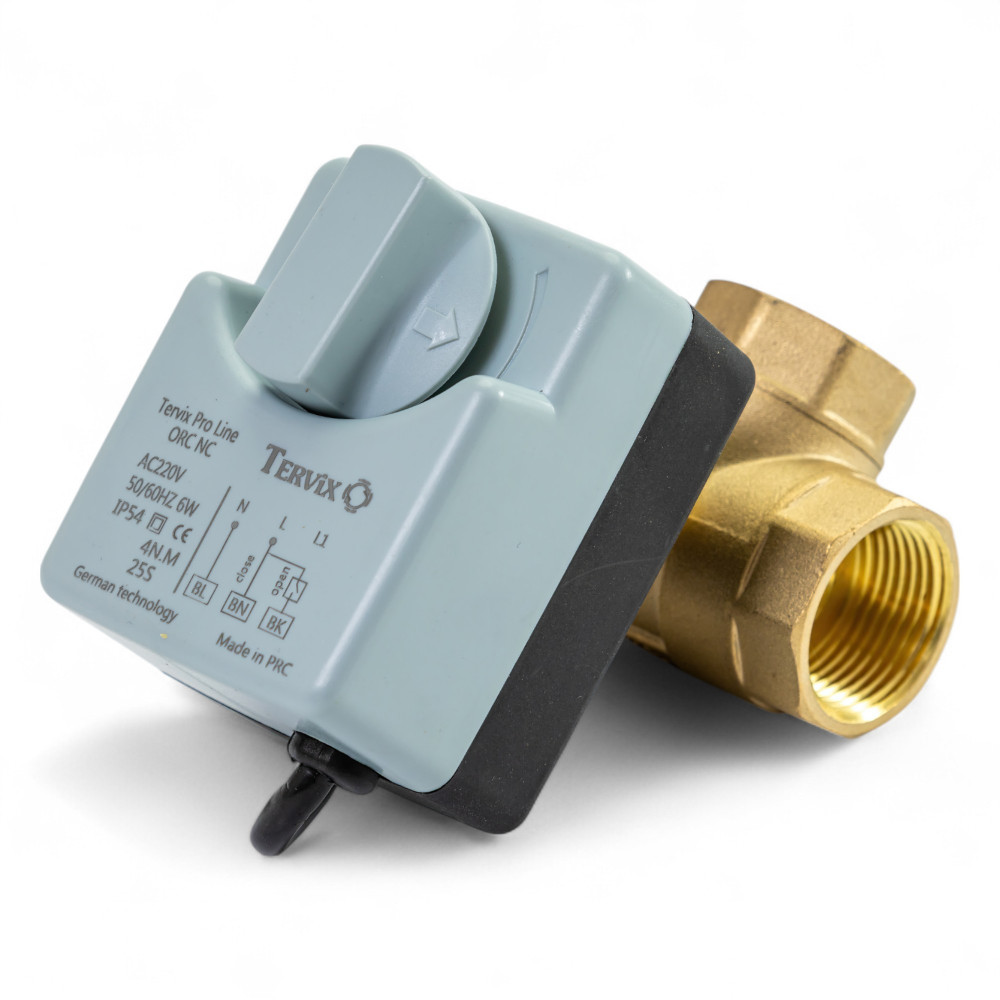

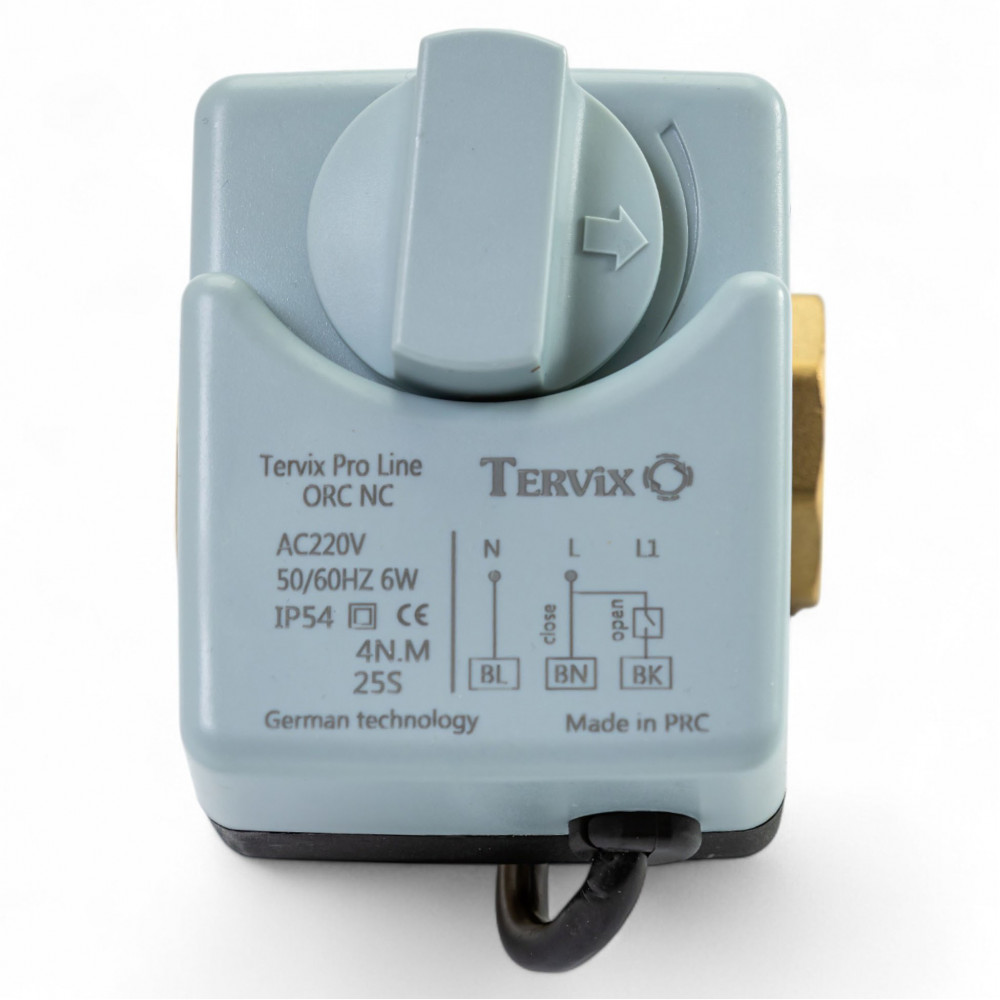

Клапан з приводом має початкове положення «прохідний» - коли фаза (L) подається тільки на коричневий провід. При подачі напруги на управляючий чорний провід, привід повертає шток клапану на 900 і перемикає потік рідини в іншу гілку. При знятті напруги з управляючого чорного проводу - клапан повертається у початкове положення. Поточне положення клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно до клапану - прохідний. Якщо ручка вирівняна уздовж клапана - 900. Тобто стрілка вказує який протік зараз закритий.



Переваги:

1. Індикація відкрито/закрито
2. Ручне управління
3. Легкий монтаж/демонтаж приводу
4. Гарантія 2 роки

Монтаж / демонтаж приводу:
Увага! Привід може бути встановлений на клапані тільки в одному положенні через форму штока клапана і сідла приводу. Щоб не пошкодити корпус приводу, рекомендується, перед монтажем клапану, демонтувати привід.
Демонтаж: відкрутіть накидну гайку та зніміть привід з клапану. Монтаж - поєднайте сідло привода зі штоком клапана та закрутіть накидну гайку.



Експлуатація:
Кульові клапани ORC складаються з двох основних елементів: клапана і електричного приводу. Клапани ORC дозволяється встановлювати без електричного приводу. Після монтажу клапана привід можна встановити в будь-який час. Під час експлуатації привід може бути замінений без необхідності зливу теплоносія або зупинки системи. В разі збою живлення куля клапана залишиться в останньому положенні. Щоб відкрити чи закрити клапан вручну, потрібно натиснути на ручку та повернути її у відповідному напрямку. Після відновлення електропостачання клапан самостійно повернеться до автоматичної роботи.



]]>
